Động cơ thủy lực thiết kế mô-đun DMS50

Trang chủ / Các sản phẩm / Động cơ Piston thủy lực / Động cơ thủy lực thiết kế mô-đun DMS50

Động cơ thủy lực thiết kế mô-đun DMS50

Đặc tính sản phẩm

Dòng DMS động cơ piston là động cơ piston hướng tâm đường cong bên trong tốc độ thấp và mô-men xoắn cao, với thiết kế tiên tiến về dòng phân phối đĩa, cấu trúc piston, định mức áp suất cao, vận hành êm ái ở tốc độ rất thấp, có sẵn các loại van và phanh khác nhau. Nó được ứng dụng rộng rãi trong khai thác mỏ, cần cẩu, khoan địa chất, máy móc xây dựng, v.v.

Mẫu tin nhắn

Giới thiệu

Kích thước

Dữ liệu kỹ thuật

Thông số hiệu suất
Dịch chuyển Tốc độ dịch chuyển đơn: 3500-6011 m/r;   Tốc độ kép: 1750-3006 ml/r
Áp suất cực đại: 35 Mpa;   Áp suất liên tục: 25 Mpa
Mô-men xoắn định mức: 13226-22732 Nm;   Đơn vị mô-men xoắn lý thuyết: 529-909 Nm/MPa
Phạm vi tốc độ: 0-90 vòng/phút
Công suất đầu ra tối đa: 110 Kw

KIỂU Sự dịch chuyển
(ml/r)
Áp lực
(MPa)
mô-men xoắn
(Nm)
Phạm vi tốc độ
(vòng/phút)
Công suất tiếp theo tối đa
(Kw)
Tốc độ đơn Tốc độ gấp đôi Áp suất đỉnh Áp suất liên tục Tốc độ mô-men xoắn
(Nm)
mô-men xoắn lý thuyết
(N.m/MPa)
DMS50-3500 3500 3500 35 25 13226 529 0-90 110
DMS50-4000 4008 4008 35 25 15157 606 0-90 110
DMS50-5000 4997 4997 35 25 18897 755 0-80 110
DMS50-5500 5504 5504 35 25 20815 832 0-70 110
DMS50-6000 6011 6011 35 25 22732 909 0-70 110
MỘT B C D E F
K40 Đường trục DIN 5480 40 R4 60 2×M16 32 136
Danh nghĩa φ130
Mô-đun 5
Z 24
K10 Đường trục NF E22-141 40 R4 60 2×M16 32 136
Danh nghĩa φ130
Mô-đun 3.75
Z 33

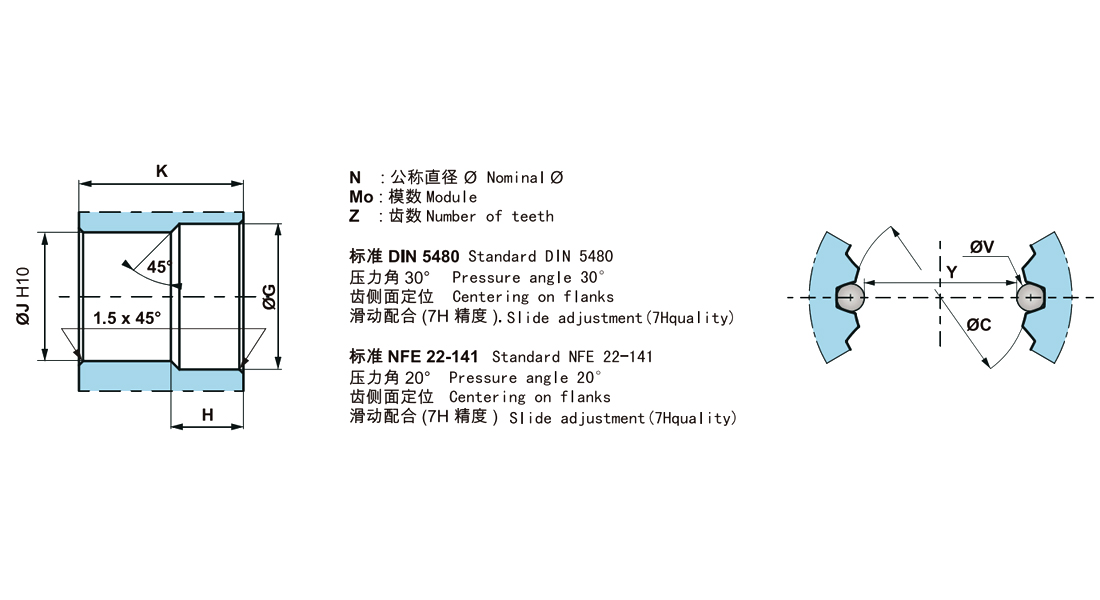

φG H φJ K N Mo Z Bù lại φC(H10) φV Y Dung sai μm
K10 132 33 120 135 130 5 24 2.25 120 9 111.104 87/0
K40 131 33 122.5 135 130 3.75 33 2.373 122.5 7.5 115.081 113/0
MỘT B C D E N Lắp bánh xe L
L10 φ370 φ425 φ472 393 φ390 φ26 12×M24×2 24
L20 φ280,7 φ335 φ379 335 φ390 φ24 10×M22×1,5 17
L30 φ280,7 φ335 φ379 296 φ390 10×φ24 - 17
Z 42 Z 50 Z 83
Mômen phanh đỗ ở 0 bar trên vỏ (phanh mới) 25000Nm 30000Nm 42000Nm
Mô-men xoắn phanh khẩn cấp động ở 0 bar trên vỏ (tối đa 10 lần sử dụng phanh khẩn cấp) 16250Nm 19500Nm 27300Nm
Phanh đỗ xe dư ở 0 vạch trên vỏ 18750Nm 22500Nm 31500Nm
Áp suất nhả phanh tối thiểu 12 thanh 12 thanh 14 thanh
Áp suất nhả phanh tối đa 30bar 30bar 30bar
Dung tích dầu 400cm³ 450cm³ 450cm³
Khối lượng nhả phanh 135cm³ 135cm³ 135cm³

Liên hệ với chúng tôi

Về
Ningbo Dongyu Hydraulics Co., LTD
Ningbo Dongyu Hydraulics Co., LTD
Ningbo Dongyu Hydraulics Co., LTD (sau đây gọi là Dongyu Hydraulics) được thành lập vào năm 2016, là một doanh nghiệp công nghệ cao tích hợp R&D, thiết kế, sản xuất và bán động cơ piston thủy lực, hộp số thủy lực và tời thủy lực, v.v., có trụ sở chính tại Ninh Ba, Trung Quốc.
Các sản phẩm chính của thủy lực Dongyu:
Động cơ piston hướng tâm đường cong bên trong, hộp số hành tinh, tời thủy lực: Hộp số hành tinh dòng "DYH", động cơ piston hướng tâm đường cong bên trong dòng "DMS", bánh răng hành trình dòng "GFT", bánh răng xoay dòng "GFB", tời thủy lực dòng "DYNJ" và các sản phẩm tùy chỉnh phi tiêu chuẩn khác.
Dongyu Hydrainics có đội ngũ thiết kế và kỹ thuật chuyên nghiệp để cung cấp cho bạn các sản phẩm và dịch vụ tùy chỉnh.
Các sản phẩm thủy lực Dongyu được sử dụng rộng rãi trong máy móc xây dựng, công nghiệp luyện kim, máy khai thác mỏ, cần cẩu, vận chuyển, cảng, dầu khí, nông nghiệp, kỹ thuật đường hầm và các lĩnh vực khác.
Dongyu Hydrainics, tập trung vào đổi mới công nghệ và giới thiệu nhân tài, có hơn mười bằng sáng chế phát minh thực tế; và có nhãn hiệu đã đăng ký độc lập.
Dongyu Hydrainics có nhà máy sản xuất hiện đại và các thiết bị sản xuất, thiết bị kiểm tra và thử nghiệm hiện đại, như trung tâm gia công ngang Mazak, máy tiện phức hợp kiểu tháp pháo đôi Okuma, máy phức hợp tiện kiểu tháp pháo đôi trục chính Okuma loại 5 trục bảy liên kết, Chien Wei máy mài đường cong bên trong, vv
Dongyu Hydrainics đã thiết lập một hệ thống quản lý chất lượng hoàn chỉnh và tuân thủ nghiêm ngặt chứng nhận hệ thống chất lượng ISO 9001. Các sản phẩm thủy lực Dongyu đã có mặt trên khắp cả nước và xuất khẩu sang Châu Âu, Bắc Mỹ và các nước khác.
Giấy chứng nhận danh dự
  • Giấy chứng nhận doanh nghiệp công nghệ cao
  • Chứng nhận hệ thống quản lý môi trường
  • Chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp
  • Chứng nhận hệ thống quản lý chất lượng
  • Bộ giảm tốc tời đặc biệt cho giàn khoan quay
  • Một loại tăng tốc độ truyền động phát điện gió
Tin tức
Kiến thức ngành

Cách bảo trì Động cơ thủy lực thiết kế mô-đun DMS50 hàng ngày

Thiết kế mô-đun của Động cơ thủy lực mô-đun DMS50 cải thiện tính linh hoạt và khả năng bảo trì của thiết bị nhưng cũng mang lại một số thách thức bảo trì đặc biệt. Tính mô-đun có nghĩa là các kết nối và vòng đệm giữa các bộ phận khác nhau phức tạp hơn và cần có các hoạt động bảo trì phức tạp hơn để đảm bảo sự vừa khít và bịt kín giữa các mô-đun. Bảo trì hàng ngày là chìa khóa để ngăn ngừa hỏng hóc thiết bị, kéo dài tuổi thọ sử dụng và duy trì hoạt động hiệu quả. Đối với động cơ thủy lực mô-đun DMS50, việc bảo trì hàng ngày không chỉ bao gồm kiểm tra và thay thế các bộ phận bị mòn mà còn làm sạch, bôi trơn, siết chặt và điều chỉnh. Thông qua việc bảo trì thường xuyên hàng ngày, các sự cố có thể được phát hiện và giải quyết kịp thời, đồng thời có thể ngăn chặn các sự cố nhỏ biến thành lỗi lớn, ảnh hưởng đến hiệu suất chung và an toàn vận hành của thiết bị.

1. Các bước bảo trì hàng ngày và các điểm chính
Kiểm tra rò rỉ dầu: Thường xuyên quan sát xem có rò rỉ dầu trên bề mặt và xung quanh động cơ thủy lực hay không. Nếu có hiện tượng rò rỉ dầu cần tìm ra nguyên nhân và khắc phục kịp thời để tránh thất thoát dầu và ô nhiễm môi trường.
Kiểm tra các đầu nối: Kiểm tra xem các bu lông kết nối và mối nối ống giữa các mô-đun có bị lỏng hoặc hư hỏng hay không. Nếu chúng bị lỏng, chúng cần được thắt chặt kịp thời. Nếu chúng bị hư hỏng, chúng nên được thay thế bằng cái mới.
Kiểm tra hư hỏng bề ngoài: Kiểm tra xem vỏ động cơ thủy lực có bị nứt, biến dạng, ăn mòn,… Nếu có bất kỳ hư hỏng nào, hãy đánh giá mức độ nghiêm trọng của nó và sửa chữa hoặc thay thế nếu cần thiết.
Vệ sinh thường xuyên: Lau bề mặt động cơ thủy lực bằng vải sạch hoặc chất tẩy rửa chuyên dụng để loại bỏ dầu và bụi. Lưu ý tránh sử dụng các chất tẩy rửa có tính ăn mòn cao để tránh làm hỏng bề mặt thiết bị.
Duy trì thông gió: Đảm bảo có đủ không gian thông gió xung quanh động cơ thủy lực để tránh quá nhiệt và tích tụ bụi.
Kiểm tra bộ lọc: Thường xuyên kiểm tra, vệ sinh bộ lọc trong hệ thống thủy lực để tránh các tạp chất xâm nhập vào động cơ thủy lực và ảnh hưởng đến hoạt động bình thường của nó.
Kiểm tra bôi trơn: Kiểm tra xem hệ thống bôi trơn bên trong của động cơ thủy lực có bị cản trở hay không và dầu bôi trơn có đủ và sạch hay không. Nếu dầu bôi trơn không đủ hoặc bị ô nhiễm nghiêm trọng thì cần bổ sung hoặc thay thế kịp thời. Kiểm tra niêm phong
: Kiểm tra xem mỗi con dấu có bị lão hóa, mòn hoặc hư hỏng hay không. Nếu bị hư hỏng, cần thay thế kịp thời để đảm bảo hiệu suất bịt kín tốt. Hiệu suất
Kiểm tra: Thường xuyên thực hiện các bài kiểm tra hiệu suất trên động cơ thủy lực, bao gồm các thông số như tốc độ, mô-men xoắn và áp suất. Thông qua các bài kiểm tra hiệu suất, có thể đánh giá được trạng thái hoạt động của động cơ thủy lực, đồng thời có thể phát hiện và giải quyết kịp thời các vấn đề.
Điều chỉnh các thông số: Theo kết quả kiểm tra hiệu suất và nhu cầu thực tế, điều chỉnh các thông số liên quan của động cơ thủy lực (như lưu lượng, áp suất, v.v.) để đảm bảo nó hoạt động ở trạng thái tốt nhất.

2. Bảo trì và phòng ngừa đặc biệt
Bảo trì tắt máy: Trong thời gian tắt thiết bị, hãy tận dụng tối đa thời gian này để bảo trì và kiểm tra chuyên sâu, bao gồm tháo gỡ và vệ sinh, thay thế các bộ phận bị hao mòn, v.v.
Đào tạo chuyên nghiệp: Cung cấp đào tạo chuyên nghiệp cho người vận hành và nhân viên bảo trì để họ hiểu về cấu trúc, hiệu suất và phương pháp bảo trì của động cơ thủy lực thiết kế mô-đun DMS50, nâng cao mức độ bảo trì và hiệu quả công việc.
Chuẩn bị khẩn cấp: Xây dựng kế hoạch khẩn cấp và quy trình khắc phục sự cố để đảm bảo rằng bạn có thể ứng phó nhanh chóng và thực hiện các biện pháp hiệu quả khi thiết bị gặp sự cố.
